產品結構功能：

1、機械結構：

1）立式磨床主運動包括轉臺主軸的回轉運動，滑鞍的左右橫向運動（X1/X2軸），砂輪滑枕的上下縱向運動（Z1/Z2軸）。

2）本機砂輪主軸為立式雙軸布置：一軸負責零件外圓的加工；另一軸負責零件內圓（內環）的磨削。

3）床身為龍門形一體式結構，HT300鑄鐵材質，經二次高溫?zé)釙r(shí)效處理，可長期保持性質穩定、不變形。

4）剛性優異的龍門磨削平臺，雙軸砂輪結構，可以實現零件一次裝夾，粗、精磨或多道工序一起完成，確保零件形位公差優于使用要求。

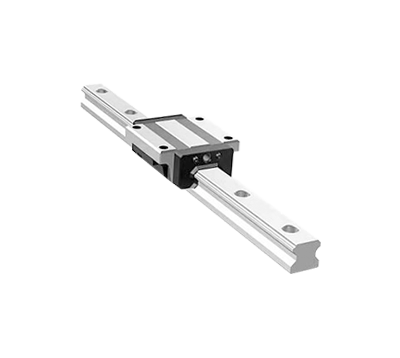

5）X1/X2/Z1/Z2軸均使用高精度機床專用、超高剛性的SRG滾柱線軌,以及高精度、小導程滾珠絲桿，通過鐳射檢驗校正精度，具有運行平穩、響應迅速、定位準確之特性。

6）X和Z軸使用“伺服電機+雙膜片無隙聯軸器+滾珠絲桿”驅動方式，經鐳射檢驗補償四軸進給精度及背隙，達到微量進給的需要。

7）機床潤滑系統采用定點、定量供油方式，潤滑油箱帶壓力和液面檢測，系統報警提示，確保機床直線導軌和滾珠絲杠不失油。

8）機床可配置專用夾具（如：真空吸盤模塊需客戶自備），具有裝夾便捷、調節靈活、操作安全的特點，對零件規格的適應性強。

9）砂輪自動修整：具有電動鉆石砂輪修整器；根據工藝需求自動修整砂輪。
